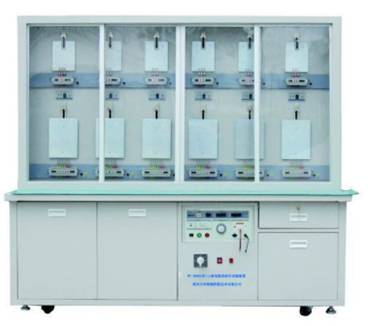

WT-5000A單/三相電能表耐壓試驗裝置

功能特點

1.一體式實驗裝置，耐壓試驗有急停按鈕，耐壓試驗與掛表位置門開關相互閉鎖；
2.裝置耐壓試驗過程中可手動終止試驗；
3.可進行電壓電流對外殼、電壓對電流、電流相間之間的耐壓試驗，輔助端子對外殼之間的耐壓試驗（選配）；
4.單表位耐壓擊穿報警功能；
5.各表位的耐壓試驗相互獨立，具有獨立的耐壓切斷、漏電流檢測、擊穿報警功能，一個表位耐壓擊穿不影響其它表位的耐壓試驗的繼續進行；
6.復位功能：表位耐壓報警總復位用（注：當耐壓儀過流報警時，復位按鈕在耐壓儀上）
7.耐壓試驗輸出時有光信號警示高壓輸出；
8.在不變換表計接線，只通過開關切換方便地一次完成電能表的各種耐壓試驗；
9.掛表方式采用彈簧壓接式表托，不須松、緊螺釘。

性能指標

耐壓儀參數：
1.輸入電壓：AC 220V±10%
2.輸出高壓：0KV─5KV AC/50HZ,準確度為±5%(可選0 – 2KV)
3.輸出容量：≥500VA
4.泄露電流設定：最大泄露電流100mA
5.電壓測試方式：手動、自動兩種
6.控制時間：0 – 99s任選，準確度為±5%

臺體參數：
1.掛表數量：6個單相電能表，6個三相電能表
2.裝置最大功耗：500VA
3.每表位泄漏電流：5mA±5%
4.輸出波形畸變系數：﹤5%
5.電壓、電流回路及各電路對地的絕緣電阻均大于10MΩ
6.電壓輸出綜合誤差不大于±2%
7.使用環境溫度：0∽45°，相對濕度不超過85%
8.臺體外形：1800ⅹ700ⅹ1600mm

詳細介紹

★概述
WT-5000A單/三相電能表耐壓試驗裝置是為順應市場需求，由鄭州市華特測控新技術有限公司強勢推出的新一代電能表耐壓試驗裝置。該裝置采用高壓輸出與試驗部件可組合或分離方式設計，實驗過程可手動或自動進行，很好的滿足了當前電能表耐壓試驗要求，是新一代理想的多表位電能表耐壓試驗設備。
